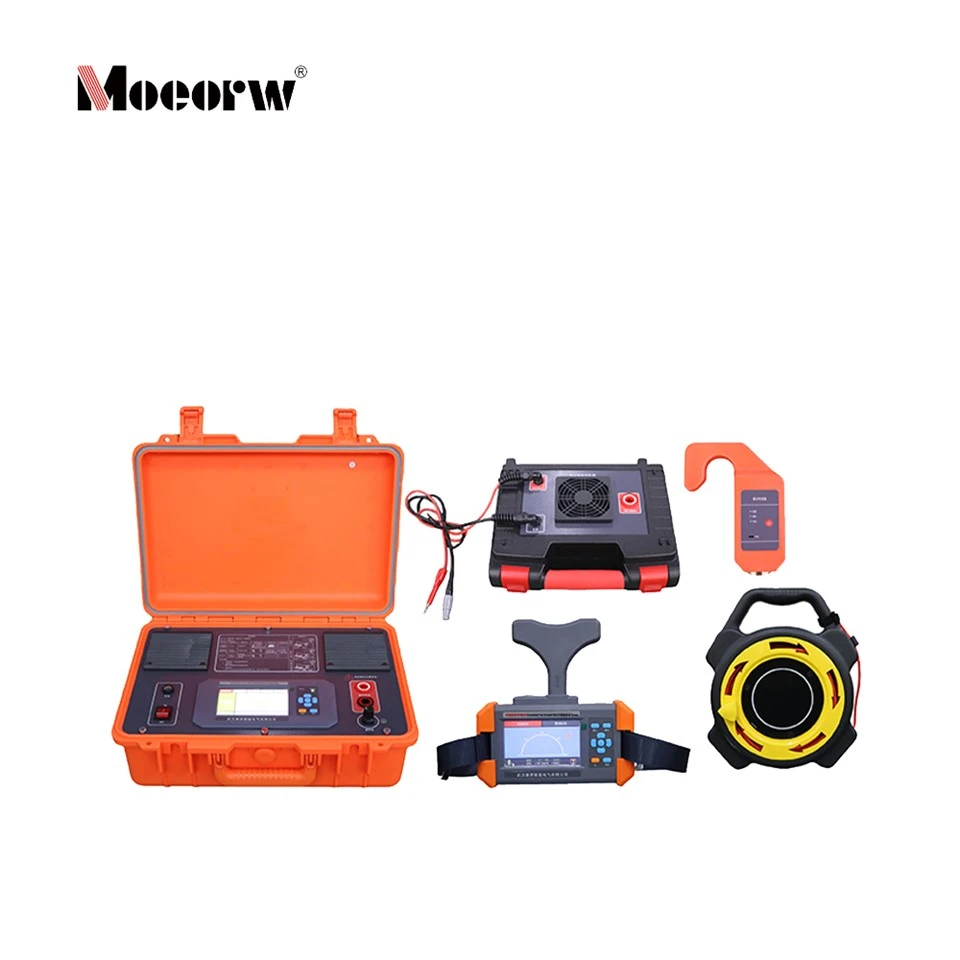

Vienfāzes{0}}zemes defektu meklētājs sadales līnijām

MOEORW-W9416B gaisvadu līniju bojājumu meklētājs ir visaptverošs testēšanas instruments, kas izstrādāts kļūdu noteikšanai un pozicionēšanai 6 kV līdz 35 kV gaisvadu elektropārvades līnijās. Tas novērš vairākas izplatītas līnijas kļūdas, tostarp zemas-pretestības, augstas-pretestības kļūdas, loka zemējuma defektus un fāzes{7}}līdz{8}}fāzu īssavienojuma{9}}kļūdas. Šajā integrētajā ierīcē ir apvienotas piecas pamatfunkcijas: kļūdu diagnostika, maiņstrāvas pozicionēšana, līdzstrāvas pozicionēšana, maiņstrāvas izturības sprieguma pārbaude un līdzstrāvas izturības sprieguma pārbaude, veidojot pilnīgu risinājumu gaisvadu līniju bojājumu novēršanai un pēc{11}}remonta pieņemšanas pārbaudei.

Iekārta izmanto novatoriskas signālu ievadīšanas un noteikšanas tehnoloģijas. Tā maiņstrāvas tiešā savienojuma pozicionēšanas režīms nodrošina signālu savākšanu uz-zemes tieši zem līnijām bez kāpšanas stabos, kas ievērojami uzlabo darbības efektivitāti. Līnijām, kas aprīkotas ar viedajiem slēdžiem un zemējuma potenciāla transformatoriem (PT), maiņstrāvas pozicionēšanas režīmu ar ārēju sprieguma pastiprinātāju var izmantot, nenoņemot zemējuma PT. Iebūvētais-augstas ietilpības-litija akumulators atbalsta pārnēsājamu lauka darbību, savukārt vairāku-līmeņu aizsardzības mehānismi nodrošina darbības drošību visu testa procedūru laikā.

Pilns komplekts sastāv no raidītāja, uztvērēja, piekārtiem sensoriem, tiešās -savienojuma sensoriem, maiņstrāvas sprieguma pastiprinātāja, loka zemējuma adaptera un atbalsta piederumiem. Tas nodrošina stabilu veiktspēju gaisvadu sadales līniju regulārai apkopei un avārijas bojājumu novēršanai.

Bojājumu diagnostika
Raidītājs ievada līdzstrāvas un maiņstrāvas signālus atslēgtai bojātajai līnijai, lai izmērītu līnijas pārejas pretestību, maiņstrāvas pretestību un sadalīto kapacitāti. Pamatojoties uz izmērītajiem elektriskajiem parametriem, sistēma automātiski analizē bojājumu raksturlielumus un iesaka piemērotāko pozicionēšanas metodi turpmākajām darbībām.


Maiņstrāvas pozicionēšana
Ir pieejamas divas signāla izvades konfigurācijas. Raidītājs līnijā ievada īpašus zemas-frekvences maiņstrāvas signālus. Strāva plūst caur bojāto līniju, bojājuma vietā nonāk zemē un caur zemējuma cilpu atgriežas raidītājā.

• Tiešā savienojuma izeja: tiešā{0}}savienojuma sensors uztver rezistīvās strāvas un kapacitatīvās strāvas jauktos signālus tieši zem līnijas. Pretestības strāvas saturs un kopējā strāva strauji samazināsies pēc bojājuma punkta šķērsošanas, kas kalpo par sprieduma pamatu bojājuma atrašanās vietai.
• Ārējā sprieguma pastiprinātāja izeja: piekārtais sensors ir uzstādīts uz līnijas staba, lai savāktu signālus. Salīdzinot trīs fāžu strāvas un pretestības strāvas datus, operatori var identificēt bojāto fāzi un noteikt bojājuma diapazonu. Šis režīms ir savietojams ar līnijām ar zemējuma PT.


DC pozicionēšana
Raidītājs izvada 1 Hz impulsa līdzstrāvas signālus, lai reproducētu līnijas traucējumus. Impulsu līdzstrāvas signālus minimāli ietekmē sadalītā kapacitāte, tāpēc šis režīms ir ļoti efektīvs augstas -pretestības kļūmēm un loka zemējuma defektiem. Piekārtais sensors uztver strāvas viļņu formas līnijā un pārraida datus uztvērējam, izmantojot 2,4 GHz bezvadu sakarus. Nepārtrauktas viļņu formas norāda bojājuma augšpusi, savukārt pazudušas vai vājinātas viļņu formas norāda bojājuma lejupējo pusi. Smagu loka zemējuma defektu gadījumā ir jāpievieno loka zemējuma adapteris, lai stabilizētu signāla izvadi.


AC/DC izturības sprieguma pārbaude
Šīs funkcijas tiek izmantotas izolācijas pieņemšanas pārbaudēm pēc bojājumu novēršanas. Raidītājs izvada nominālo maiņstrāvas vai līdzstrāvas augstu spriegumu, lai pārbaudītu atjaunotās līnijas izolācijas veiktspēju, izmantojot automātiskās izlādes un pārmērīgas{1}}aizsardzības funkcijas, lai garantētu operatora drošību.

Galvenās sastāvdaļas

• Raidītājs: galvenā signāla ģenerēšanas iekārta, kas aprīkota ar vadības paneli, augstsprieguma{0}}izvades kontaktligzdu, testa zemējuma spaili un aizsardzības zemējuma spaili. Tam ir 800 × 480 augsta-spilgtuma krāsains LCD parametru rādīšanai un režīma izvēlei.
• Uztvērējs: signāla uztveršanas un analīzes vienība ar iebūvētu{0}}litija akumulatoru un neatkarīgu tastatūras zonu. Tā atbalsta datu glabāšanu un viļņu formas displeju, kā arī sakrīt ar divu veidu sensoriem.
• Tiešā-savienojuma sensors: atbilst maiņstrāvas tiešā savienojuma pozicionēšanas režīmam zemes signālu savākšanai zem līnijām.
• Piekārts sensors: uzstādīts uz izolācijas stieņa un piekārts pie gaisvadu līnijām, piemērots maiņstrāvas pastiprinātāja pozicionēšanai un līdzstrāvas pozicionēšanai. Tā atbalsta bezvadu datu pārraidi ar uztvērēju.
• Maiņstrāvas sprieguma pastiprinātājs: paaugstina maiņstrāvas izejas spriegumu, lai tiktu galā ar augstas{0}}pretestības līnijas bojājumiem.
• Loka zemējuma adapteris: tiek izmantots līdzstrāvas pozicionēšanas režīmā, lai apstrādātu loka zemējuma defektus un izvairītos no biežas pārstrāvas{0}}aizsardzības.


Standarta piederumi
Augstsprieguma{0}}savienojošie vadi, zemējuma vadi, vadu spoles, izolējoši piekaramie stieņi, katrai ierīcei īpaši paredzēti lādētāji un izstrādājuma rokasgrāmata.

Raidītājs

Uztvērējs un piekārtais sensors

Vispārīgie ekspluatācijas nosacījumi

Integrēts daudzfunkciju dizains

• Šajā ierīcē ir integrēta kļūdu diagnostika, vairāki pozicionēšanas režīmi un izturības sprieguma pārbaudes funkcijas. Tas var veikt kļūdas veida novērtēšanu, precīzu pozicionēšanu un pēc-remonta pieņemšanas testus vienā aprīkojuma komplektā, novēršot nepieciešamību pēc vairākiem instrumentiem un vienkāršojot izvietošanu uz vietas.

Dažādi pozicionēšanas režīmi pilnīgai kļūdu novēršanai

• Maiņstrāvas tiešā savienojuma režīmā nav nepieciešama kāpšana pa stabiem, kas samazina darba intensitāti un uzlabo pārbaudes efektivitāti zemas -pretestības defektu gadījumā.
• Maiņstrāvas pastiprinātāja režīms darbojas ar līnijām, kas aprīkotas ar zemējuma PT, neizjaucot esošās ierīces.
• Līdzstrāvas pozicionēšanas režīms atrisina sarežģītas problēmas, piemēram, augstas{0}}pretestības un loka zemējuma defektus, pilnībā aptverot izplatītākās gaisvadu līnijas kļūdas.

Uzlabota signālu apstrāde un precīzs spriedums

• Uztvērējs izmanto pilnībā digitālu augstas{0}jutības signālu apstrādes tehnoloģiju. Tā nosaka bojājuma punktus, analizējot strāvas amplitūdu un pretestības strāvas saturu (maiņstrāvas režīms) vai viļņu formas izmaiņas (līdzstrāvas režīms). Iebūvētā-datu atmiņa saglabā testa datus pēc strāvas-izslēgšanas, atvieglojot atkārtotu salīdzināšanu un precīzu pozicionēšanu.

Visaptveroša drošības aizsardzības sistēma

• Raidītājs ir aprīkots ar aizsardzību pret pārmērīgu-strāvu, pār-temperatūru un zem-sprieguma aizsardzību.
• Pēc pārbaudes tas var automātiski izlādēt atlikušo spriegumu, lai novērstu elektriskās strāvas trieciena risku.
• 2-stundu dīkstāves automātiskās izslēgšanās funkcija pagarina akumulatora darbības laiku un nodrošina drošu lietošanu bez uzraudzības.


Pārnēsājamas un izturīgas aparatūras konfigurācija

• Raidītājs ir aprīkots ar lielas -kapacitātes iebūvētu-litija akumulatoru, kas atbalsta ilgu-darbības laukā bez ārēja barošanas avota.
• Katra sastāvdaļa ir viegla un kompakta, to ir viegli pārnēsāt un transportēt āra līniju apkopei.
• Augsta{0}}spilgtuma LCD nodrošina skaidru displeju stiprā apgaismojumā.


Lieliska pielāgojamība sarežģītiem{0}}uz vietas apstākļiem

• Maiņstrāvas pozicionēšanas režīms ļauj izvairīties no zemējuma PT noņemšanas, kas ir piemērots plaši izmantotām līnijām ar inteliģentiem slēdžiem.
• Atbilstošais loka zemējuma adapteris efektīvi nomāc loka izlādes traucējumus un stabilizē testa signālus tipiskām loka zemējuma kļūmēm.

• Elektroapgādes uzņēmumi: Ikdienas apkope, avārijas traucējummeklēšana un bojājumu noteikšana 6-35 kV gaisvadu sadales līnijām.
• Elektrotīkla ekspluatācijas un apkopes nodaļas: regulāra līniju pārbaude, bojājuma punktu apstiprināšana un izolācijas pieņemšanas testi pēc-apkopes.
• Rūpniecības un kalnrūpniecības uzņēmumi: iekšēja pašnodrošināta{0}}gaisvadu elektrolīnijas bojājumu noteikšana un drošības pārbaude.
• Dzelzceļa, naftas ķīmijas un citas nozares: defektu diagnostika un speciālo gaisvadu elektroapgādes līniju pozicionēšana.

Ikdienas apkope

• Pēc katras lietošanas reizes savlaicīgi uzlādējiet visas litija baterijas ar tam paredzēto lādētāju. Ilgtermiņa-uzglabāšanai uzlādējiet visu aprīkojuma komplektu ik pēc sešiem mēnešiem.
• Neuzlādējiet akumulatorus, ja temperatūra ir zemāka par 0 grādiem. Nepārtrauktas uzlādes laiks nedrīkst pārsniegt 8 stundas, un speciālais personāls uzrauga uzlādes procesu.
• Pirms palaišanas pārbaudiet akumulatora līmeni. Ja atlikušā jauda ir mazāka par 30%, pabeidziet uzlādi pirms darbības.
• Iestatiet raidītāja darbības režīmu ar pārtraukumiem, lai izvairītos no ilgstošas-nepārtrauktas darbības un tādējādi pagarinātu ierīces kalpošanas laiku.
• Uzturiet visus sensorus un savienojošos vadus tīrus un neskartus, kā arī izvairieties no vardarbīgas vilkšanas vai izspiešanas.


Bieži sastopamu kļūdu problēmu novēršana

• Ierīci neizdodas ieslēgt: akumulators ir pilnībā izlādējies. Pievienojiet speciālo lādētāju uzlādei un mēģiniet vēlreiz.
• Automātiska izslēgšanās darbības laikā: to izraisa zems akumulatora spriegums vai 2-stundu dīkstāves automātiskā izslēgšanās. Uzlādējiet akumulatoru vai restartējiet ierīci.
• Tūlītēja izslēgšana pēc ieslēgšanas{0}}: akumulatora spriegums ir pārāk zems. Pirms lietošanas veiciet pilnu uzlādi.
• Nevar iedarbināt augsta{0}}sprieguma izvadi: pārbaudiet, vai aizsardzības zemējums un pārbaudes zemējums ir droši savienoti ar zemējuma tīklu. Atkārtoti pievienojiet zemējuma vadus, ja zemējuma pretestība ir pārmērīga.
• Slikta bezvadu saziņa starp uztvērēju un piekārtu sensoru: noregulējiet attālumu starp abām ierīcēm (saglabājiet no 2 m līdz 100 m) un pārbaudiet, vai sensors ir normāli ieslēgts.


Garantijas politika

• Visai ierīcei ir 3-gadu garantija. Iebūvētajam litija akumulatoram garantija ir 1 gads.
• Par kļūmēm, kas radušās nepareizas lietošanas dēļ vai pēc garantijas perioda beigām radušās kļūmes, uzņēmums sniedz apkopes pakalpojumus un iekasē tikai detaļu izmaksas.
• Neizjauciet ierīci privāti nezināmu kļūdu dēļ. Sazinieties ar ražotāju, lai veiktu profesionālu apkopi.
