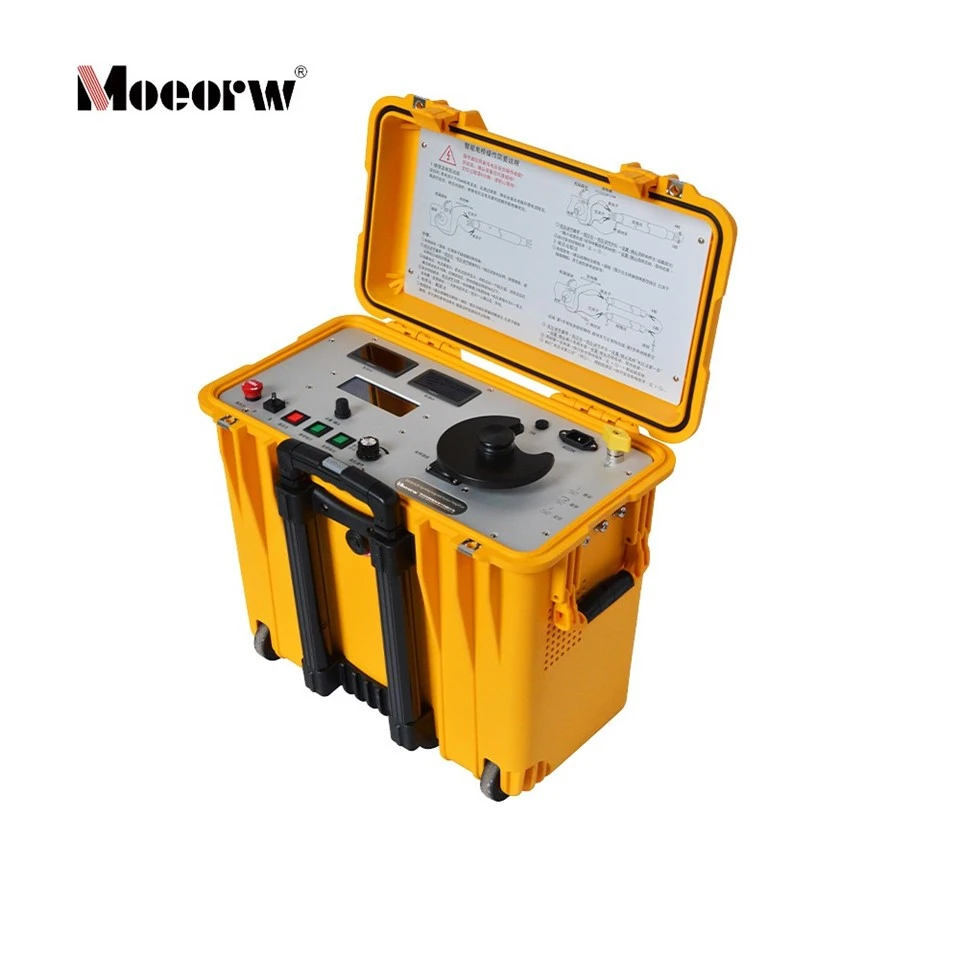

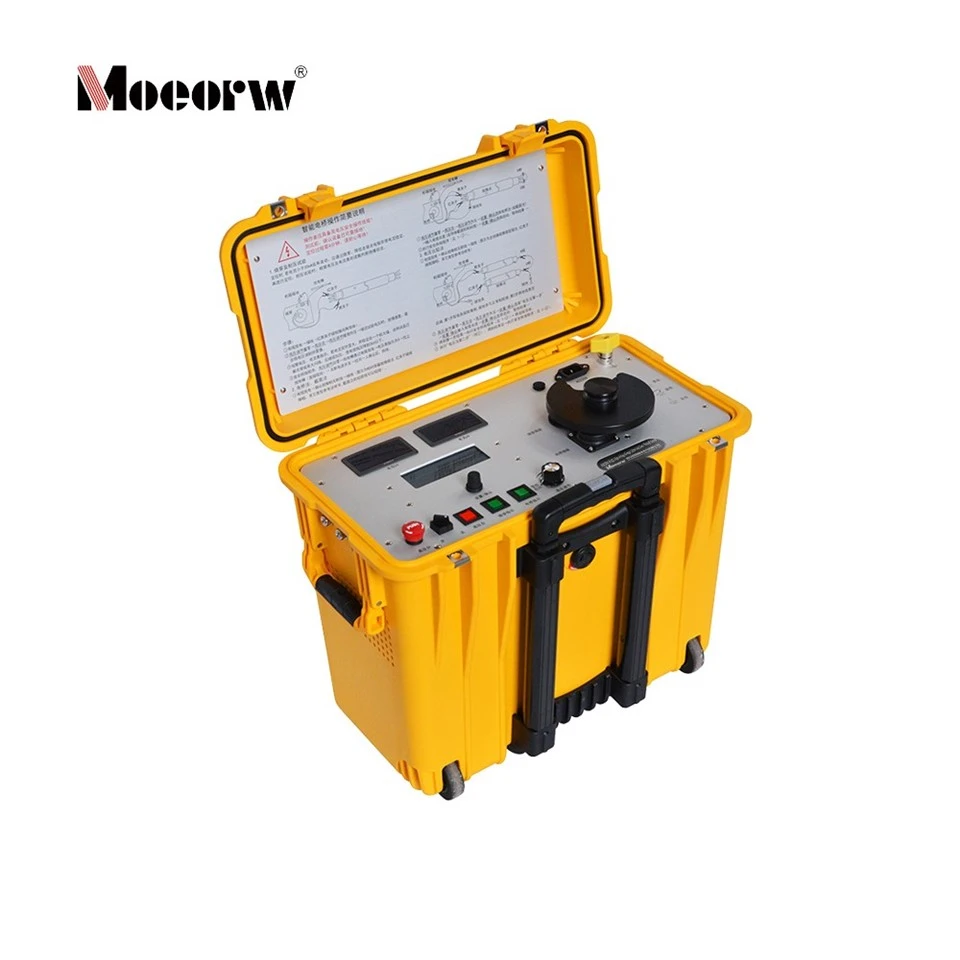

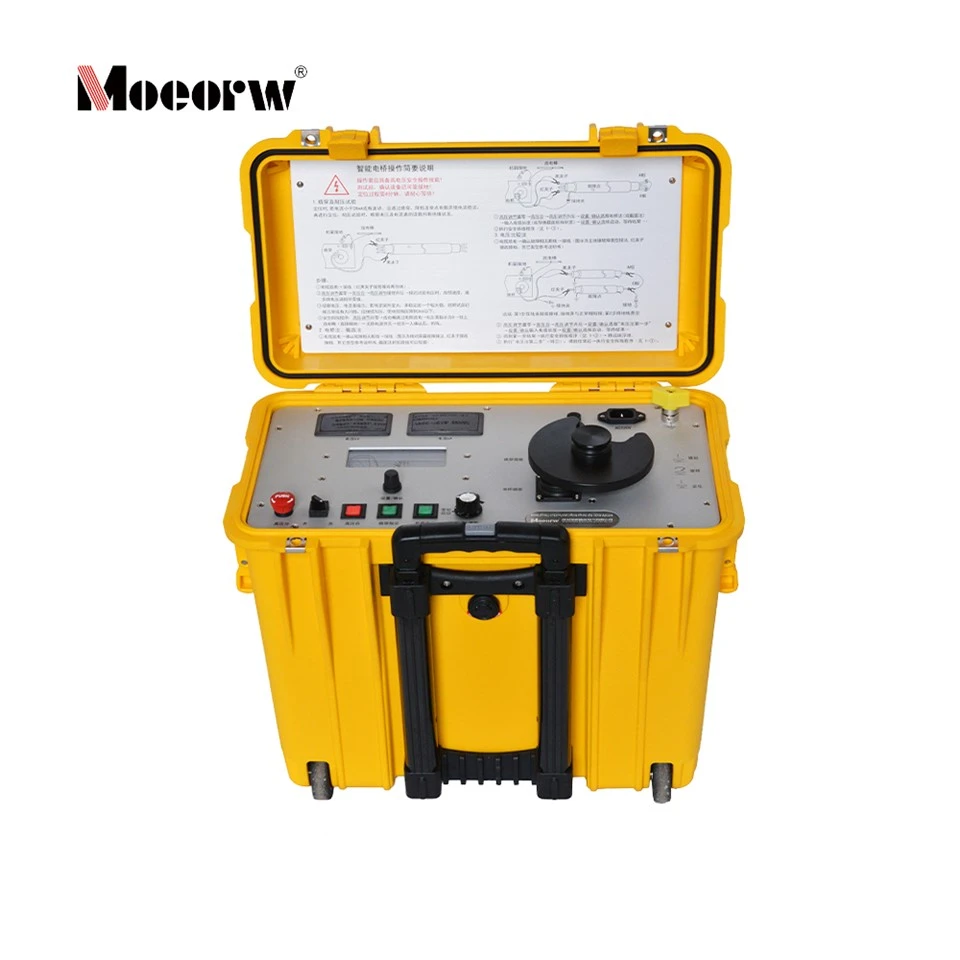

Integrēta kabeļa bojājumu pozicionēšana un sadedzināšana{0}}izmantojot ierīci

MOEORW-WLQ61 viedais tilts apvieno kabeļa izdegšanas-funkciju un viedo tilta defektu noteikšanas funkciju vienā pārnēsājamā vienībā. Tas izmanto augstsprieguma-konstantas strāvas avotu, kura pamatā ir komutācijas barošanas avots, nodrošinot stabilu augstu spriegumu un pastāvīgu strāvas izvadi. Iekārta galvenokārt paredzēta augstsprieguma, liela-šķērsgriezuma- un liela attāluma{10}}sarežģītu strāvas kabeļu izolācijas bojājumu iepriekšējai-atrašanai. Tas var pārveidot augstas{12}}pretestības kabeļu bojājumus zemas{13}}pretestības kļūmēs, izmantojot izdegšanas{14}}caurlaidības moduli, un precīzi noteikt bojājumu vietas, izmantojot viedo tilta moduli. Izņemot daļēju vadu pārrāvuma defektus, šī ierīce ir piemērota lielākajai daļai augstsprieguma kabeļu galveno izolācijas bojājumu. Atšķirībā no viļņu atstarošanas metodēm, tilta{18}}pārbaudē nav aklo zonu, kas ļauj droši noteikt īsus kabeļus un bojājumu vietas kabeļu spaiļu tuvumā.

Ierīcei ir dalīta potenciāla konstrukcija: tilta noteikšanas modulis un LCD displejs darbojas ar lielu potenciālu, savukārt visas priekšējā paneļa vadības pogas darbojas ar zemes potenciālu un tiek darbinātas ar izolācijas stieņiem, lai nodrošinātu darbības drošību. Aprīkots ar pielāgotiem četru-dzīslu ekranētiem augstsprieguma-kabeļiem un četru-galu pretestības mērīšanas tehnoloģiju, tas novērš mērījumu kļūdas, ko izraisa svina pretestība. Integrētā struktūra ir viegla un viegli transportējama lauka testiem.

Šis instruments bojājuma noteikšanai izmanto sprieguma krituma metodi. Pastāvīgais strāvas avots ievada stabilu strāvu kabeļa serdenī, un iekšējā ķēde mēra kabeļa vadītāja sprieguma kritumu starp testa spaili un bojājuma punktu. Tā kā vadītāja pretestība ir proporcionāla tā garumam zem fiksēta materiāla un šķērsgriezuma laukumam, iekārta aprēķina attālumu no testa gala līdz bojājuma punktam, salīdzinot izmērītās pretestības vērtības un kabeļa kopējo pretestību.

Tilta metode un šķērsgriezuma{0}}metode

Pēc bojātā serdeņa-īsslēguma kabeļa tālākajā galā ierīce mēra attiecīgi divu tilta sviru sprieguma kritumu un aprēķina bojājuma attālumu, pamatojoties uz pretestības attiecību, kas atbilst kabeļa garumam.


Inteliģentā sprieguma metode

Veiciet divas testu grupas ar dažādiem zemējuma stāvokļiem tālākajā galā. Pirmajā testā tiek mērīts sprieguma kritums visa garuma kabeļa serdeņā, bet otrajā testā tiek mērīts sprieguma kritums no testa gala līdz bojājuma punktam. Bojājuma atrašanās vieta tiek iegūta no divām mērījumu datu kopām.


Iededzināt-izmantojot funkciju

Augsta-sprieguma pastāvīgās strāvas izvade nodrošina nepārtrauktu spriegumu augstas-pretestības bojājuma punktiem, samazinot bojājuma pretestību, veidojot stabilus zemas-pretestības defektus turpmākai precīzai atrašanās vietai.

1.Slānis veido augstsprieguma-konstantas strāvas avotu, nodrošinot vienmērīgu spriegumu un strāvas izvadi ilgstošas ​​darbības laikā. Augstsprieguma -izvades un tiltu testēšanas shēmas ir integrētas pārnēsājamā ratiņu plastmasas skapī, kas līdzsvaro augsta sprieguma veiktspēju un pārnēsājamību, lai veiktu mobilās pārbaudes.

2. Potenciāla izolācijas dizains atdala augsta-potenciāla noteikšanas komponentus un zemējuma{2}}potenciālas darbības komponentus. Visas manuālās darbības tiek īstenotas, izmantojot izolācijas stieņus, kas testēšanas laikā efektīvi novērš elektriskās strāvas trieciena risku.

3. Saskaņots ar pielāgotiem četru-dzīslu ekranētiem augstsprieguma{2}}kabeļiem. Vara sieta ekranēšanas slānis ir droši iezemēts, kas nomāc ārējos elektromagnētiskos traucējumus un uzlabo testēšanas stabilitāti. Standarta mērīšanas kabelis ir 5 m, un pēc izvēles ir pieejami 15 m vai pielāgoti 50 m kabeļi dažādiem lauka izkārtojumiem.

4. Rotējošais selektora slēdzis ir konfigurēts, lai pārslēgtos starp degšanas{1}}ligzdu un tilta ligzdu. Tiklīdz slēdzis tiks pacelts, augstsprieguma -izvade tiks automātiski izslēgta, pievienojot pasīvās drošības aizsardzības mehānismu.

1. Četru-terminālu pretestības mērīšanas tehnoloģija novērš svina vadu pretestības traucējumus testa rezultātiem un garantē augstu mērījumu precizitāti visā testēšanas diapazonā.
2. Nav testēšanas aklo zonu, tāpēc tas ir piemērots īsu kabeļu bojājumu noteikšanai un defektu noteikšanai kabeļu spaiļu tuvumā, kur viļņu atstarošanas metodes nedarbojas efektīvi.
3. Maksimālā izejas strāva gan izdegšanas-, gan tilta moduļiem sasniedz 600 mA. Lielā strāvas izvade var ātri izdegt augstas-pretestības kļūmes un uzturēt stabilu strāvu augstas-precizitātes mērījumiem, pielāgojoties sarežģītām augstsprieguma{6}}kabeļu sistēmām, tostarp GIS spailēm un šķērssaites struktūrām.
4. Tiek nodrošinātas trīs izvēles testēšanas metodes (tilta metode, šķērsgriezuma metode, viedā sprieguma metode), lai atbilstu dažādiem zināmiem kabeļu parametriem un lauka vadu apstākļiem.

1. Tā atbalsta sarežģītu augstsprieguma kabeļu bojājumu atrašanu, neizjaucot ĢIS slēdžus vai nekonfigurējot šķērssavienojumus, vienkāršojot darbību uz vietas un uzlabojot testēšanas efektivitāti.
2. Vairākas testēšanas metodes paplašina pielietojuma scenārijus: viedā sprieguma metode nodrošina tievus savienojošos vadus tālākajā galā un atbalsta papildu kabeļus ar dažādu šķērsgriezumu{1}}; Šķērsgriezuma-metode ir piemērojama, ja ir pieejami kabeļa materiāli un šķērsgriezuma{3}}dati.
3.Ierīce ir aprīkota ar pilnu drošības bloķēšanas funkciju komplektu. Augstsprieguma ķēdi nevar aizvērt, ja augstsprieguma regulēšanas poga nav nulles pozīcijā vai selektora slēdzis nav nospiests, tādējādi novēršot nepareizu darbību.

1. Galveno izolācijas bojājumu iepriekšēja-atrašana dažādiem augstsprieguma-barošanas kabeļiem, tostarp vidēja-sprieguma un augsta-augstsprieguma-attāluma kabeļiem, liela-šķērsgriezuma-kabeļiem.
2. Bojājumu noteikšana sarežģītām kabeļu sistēmām ar GIS spailēm, šķērssavienojuma segmentiem un citām īpašām konstrukcijām.
3. Augstas-pretestības kabeļu bojājumu pārveidošana par zemas-pretestības kļūmēm, izmantojot caurdegšanas-funkciju, lai pēc tam veiktu precīzu kļūdu atrašanu.
4.DC izturības sprieguma tests strāvas kabeļiem, lai novērtētu kabeļa izolācijas veiktspēju.
Piezīme:Šī ierīce nav ieteicama augstsprieguma kabeļu{0}}ārējā apvalka bojājumu noteikšanai. Pārmērīga strāva var sadedzināt kabeļa apvalku, un mērījumu precizitāte mikrosprieguma kritumam zem 100 μV ir ierobežota, kā rezultātā rodas lielas pozicionēšanas kļūdas. Ja tas ir jāizmanto, stingri kontrolējiet izejas strāvu zem 100 mA.

Vietnes drošības noteikumi
1.Iekārtas maksimālais izejas spriegums ir 60 kV. Darbības laikā ir nepieciešami vismaz divi operatori: viens ir atbildīgs par elektroinstalāciju, bet otrs veic pārbaudi. Ap kabeļa spailēm uzstādiet drošības margas un brīdinājuma zīmes un kabeļa tālākajā galā noorganizējiet speciālu personu uzraudzīšanai.

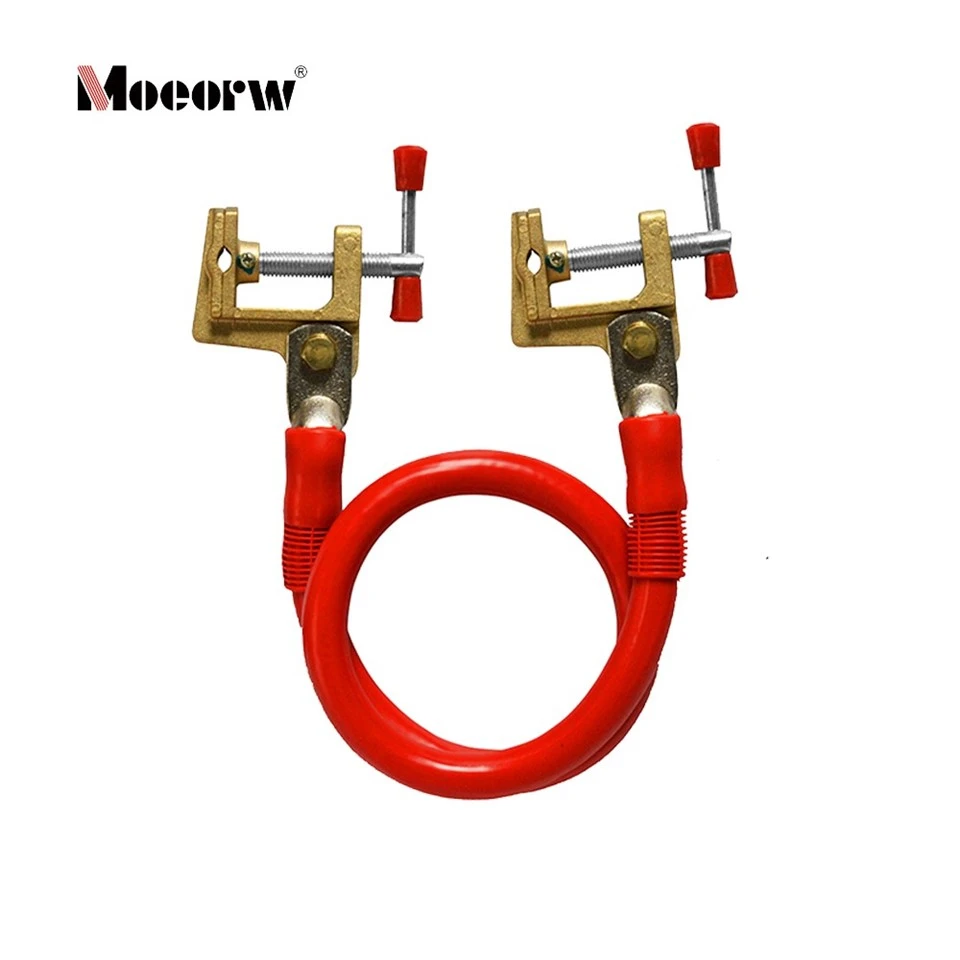

2. Galvenajai iekārtai jābūt droši iezemētai. Noņemiet rūsu un krāsu no zemējuma kontakta virsmas, lai nodrošinātu savienojumu ar zemu -pretestību.
3.Pirms pieskarties augstsprieguma-komponentiem pēc pārbaudes, izmantojiet izlādes stieni, lai pilnībā izlādētu testa paraugu, un pēc tam pievienojiet zemējuma vadu. Ja izmantojat kapacitatīvus paraugus, piemēram, kabeļus, nesavienojiet tieši augstsprieguma -skavas un zemējumu, lai ātri izlādētos, lai novērstu iekšējās ķēdes bojājumus.
4. Izmantojot tilta{1}}pārbaudes metodes, mērīšanas procesa laikā patvaļīgi neregulējiet augstsprieguma{2}}regulēšanas pogu.


Ikdienas apkope
1. Pēc lietošanas pagrieziet izejas selektora slēdzi aizsardzības pozīcijā, lai novērstu putekļu iekļūšanu augstsprieguma{1}}ligzdā.
2. Glabājiet aprīkojumu sausā un tīrā vidē uzglabāšanas temperatūras diapazonā. Transportēšanas laikā izvairieties no spēcīgas vibrācijas un ekstrūzijas.
3. Lai ilgstoši{1}}darbotos nepārtraukti, periodiski pagrieziet augstsprieguma{2}}regulēšanas pogu atpakaļ uz nulli, lai atdzesētu iekšējās sastāvdaļas.
4.Izmantojiet atbalsta testa kārbu, lai regulāri kalibrētu tilta funkciju. Ja novirze pārsniedz standarta diapazonu, pārtrauciet ierīces izmantošanu pārbaudei.
